近日，我院纳米传感与生命分析科研团队在《Industrial Crops & Products》（IF:5.6）发表了题为“A balance active sites and heteroatom content scheme on corn-derived brewing residue porous carbon for high-performance CO₂ adsorption and energy storage”的研究论文。

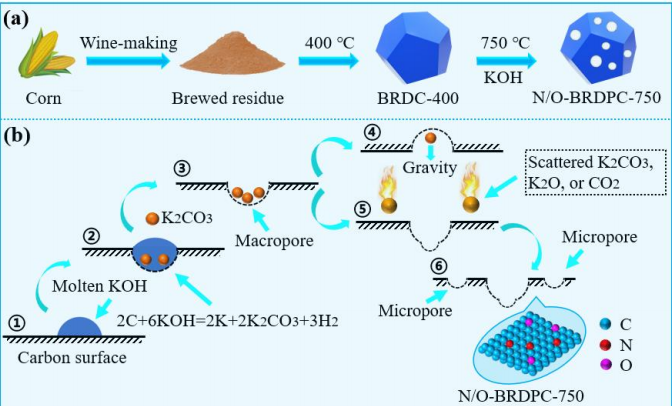

本研究通过将酿酒残渣碳化和活化两步工艺，成功制备出低成本、高杂原子含量和具有丰富多孔结构的活性炭 （N/O-BRDPC-750），其比表面积高达3019.7 m²/g。这些特性促使其具有优异的CO₂吸附性能 （在0℃和1.0 bar条件下CO₂吸附量为6.45 mmol/g），以及呈现20:1的高CO₂/N₂吸附选择性。密度泛函理论（DFT）计算表明，吡啶型氮物种与丰富微孔结构对提升CO₂捕集能力至关重要。此外，N/O-BRDPC-750表现出高面积比电容量（836 mF·cm^–2）和优异的电化学稳定性。本工作利用工业酿造残渣制备的N/O-BRDPC-750在减少废弃物处理、缓解温室效应及实现节能目标方面具有较大的应用潜力。

本论文获国家自然科学基金（22074130）和广西自然科学基金（2024GXNSFAA010431）的联合资助。我院侯志强博士为第二通讯作者，周口师范学院为第一完成单位。我院2020级材料化专业杨国华和高飞扬为论文共同第一作者，2021级化学专业申铃芹、扶春秋和2022级材料化学专业吴乾辉参与论文发表。

文章链接:

https://www.sciencedirect.com/science/article/pii/S0926669025007265

（初审：刘广路 复审：赵辉 终审：任凯）
